用處

該類電纜適用于各種河海船只，海上石油等水上建筑物上各種熱電偶與溫度顯現外表之間的電氣銜接！能夠大大的進步外表的測溫精度，以確保數據的及時性和準確性。該電纜有S, K, E, T, J, N等分度號。

履行規范

IEC584-3

運用特性

工作溫度：

耐熱級：最高200℃和260℃；一般級：70℃和105℃

最小曲折半徑：不小于電纜外徑的10倍

電纜的運用壽命不小于25年。

電功能

20℃導體環路電阻滿意IEC584規范。

20℃聚乙烯絕緣電纜的絕緣電阻不小于1000MΩ·km(依據IEC584規范，不同絕緣等級的絕緣電阻值不一樣）。

阻燃功能滿意IEC60332-3-22 A類阻燃要求（40分鐘供火，電纜的碳化高度不超越2.5m）。

電纜的電壓實驗為500V，1分鐘絕緣不擊穿。

電纜的熱電勢滿意IEC584的規范要求。

電纜的允差滿意IEC584的要求。

電纜的低煙無鹵目標滿意IEC60754.2的要求，鹵酸氣體釋放量不大于5mg/g，詳細檢測其PH值不小于4.3，電導率不大于10μs/mm。

對耐火電纜，其耐火功能滿意IEC60331（90分鐘（供火）+15分鐘（撤火后），火焰溫度750℃（0～+50℃）電纜供電正常，不聯電）。

電纜的低煙功能： 電纜 的煙密度（透光率）不小于60％。滿意IEC61034的規范要求。

電纜還具有低毒的功能！即焚燒時分不會釋放出有毒氣體！

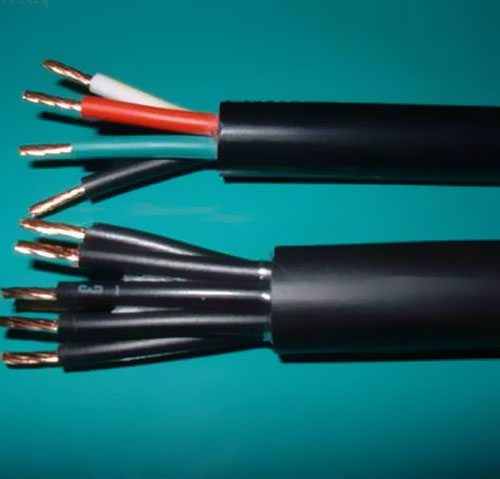

電纜的結構

合金絲導體依據不同的分度號選用不同的導體，而且一般正負的導體選用也不一樣。導體結構分為實心導體和絞合導體。

絕緣選用擠包式絕緣。該擠出方法，能夠削減導體和絕緣間的氣體，以避免其水汽等雜質的進入。

線芯區別一般是選用色彩區別,色彩要求滿意IEC584。色彩能夠依據現場需求進行選配和加工，以便利裝置。

內護套/內襯層（有鎧裝時分才有）是選用高阻燃的低煙無鹵資料。該資料不含鹵素。

屏蔽（若有）能夠選用繞包屏蔽或織造屏蔽，繞包屏蔽時一顆排流線（地線）將被運用。

鎧裝層是選用織造型式。該型式鎧裝柔軟性較好，便利于電纜的敷設?？椩戽z裝資料有鍍錫銅絲和鍍錫鋼絲，他們都具有較好的防腐作用。

外護套資料也低煙無鹵資料。這種在焚燒時不發生有毒氣體，且煙霧發生很少。在人員密布的當?shù)?，運用較多。

電纜的標識可依據實際需求，進行噴印。

電纜類型

聚乙烯絕緣低煙無鹵外護套結構的電纜類型：

CB-（分度號）－GS(HS) Y（F/V)P2（P3/P1/P)EW95(85)-1（2/3）/SC(NC)

類型闡明：

CB－表明船用補償電纜；

Y－聚乙烯絕緣；V－聚氯乙烯絕緣（含鹵素）；

F－F46高溫絕緣；

分度號－有KCB,KCA,KX,EX,NC,JX,TX等；

GS－一般用精密級；HS－高溫用精密級

P2－銅聚酯膜；P3－鋁聚酯膜；P1－鍍錫銅絲織造屏蔽；P－銅絲織造屏蔽

EW－低煙無鹵聚烯烴護層；

95－鍍鋅鋼絲織造鎧裝和低煙無鹵外護套（織造密度不小于84％）；

85－鍍錫銅絲織造鎧裝和低煙無鹵外護套（織造密度不小于84％）；

-1-只要分屏蔽；-2-分屏蔽加總屏蔽；-3-只要總屏蔽

鹵素含量小于5mg/g；具有低毒特性！

括號里邊是能夠替換的部分！
